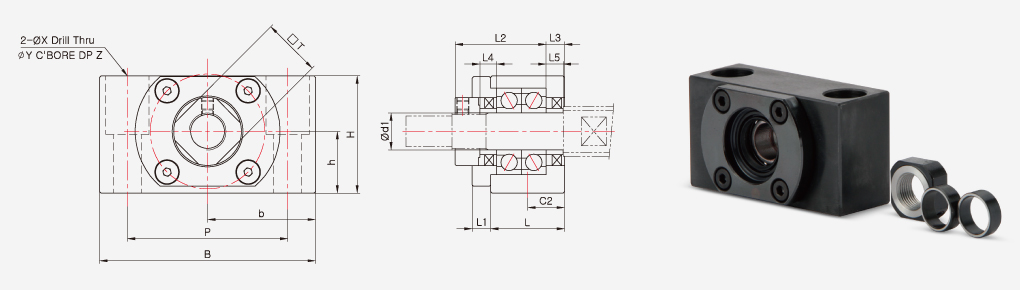

CK-8 ~ CK-15

规格

产品型号	CAD	主要尺寸 (mm)																	质量 (g)
		本体															轴环
		d1	L	L1	L2	L3	B	H	b±0.02	h±0.02	P	C2	X	Y	Z	□T	L4	L5
CK-8		8	21.5	4	26.5	3.5	62	31	31	15.5	46	11	9	14	18	14	6	6	260
CK-10		10	24	6	29.5	6	70	38	35	20	52	12	9	14	19	16	5.5	5.5	430
CK-12		12	24	6	29.5	6	70	38	35	20	52	12	9	14	19	19	5.5	5.5	430
CK-15		15	25	6	38	5	80	42	40	22	60	12.5	11	17	23	22	10	10	540

★ 经济型C5级产品只适用于支撑座型号10~20范围内，选型时请注意区分。
