支撑座&螺杆安装

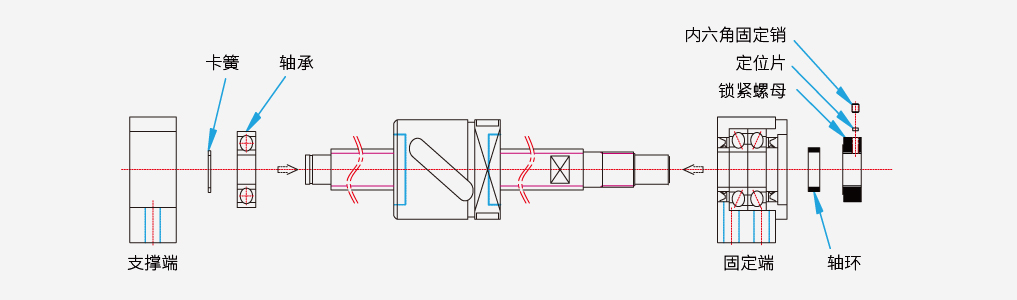

1. 支撑座固定端与螺杆安装。
   • 请勿拆解支撑座。
   • 螺杆推入支撑座时，应注意油封不被折弯。
   • 安装轴环和锁紧螺母后，再拧紧锁紧螺母上的定位销。
   • 在螺杆上安装螺母支架。
2. 预先把支撑端轴承安装到螺杆上，再利用卡簧固定，最后装到支撑端的壳体上。

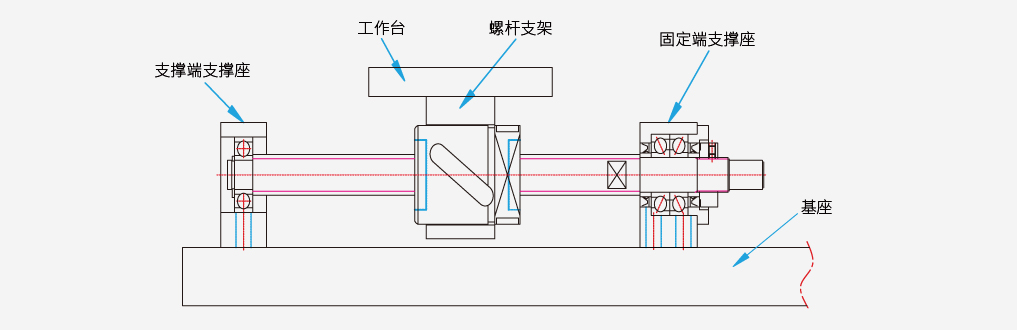

工作台&基座安装

1. 在螺杆支架上安装工作台。
2. 支撑座固定端预装到设计好的基座上。
   • 以固定端为基准时，应在螺杆螺母与工作台(或支架内径)之间必须附有间隙。
   • 以工作台为基准时，角型通过垫片调整，法兰型通过法兰嵌入部位外径与结合部内径之间的间隙来调整。
3. 把支撑端预装在基座上。

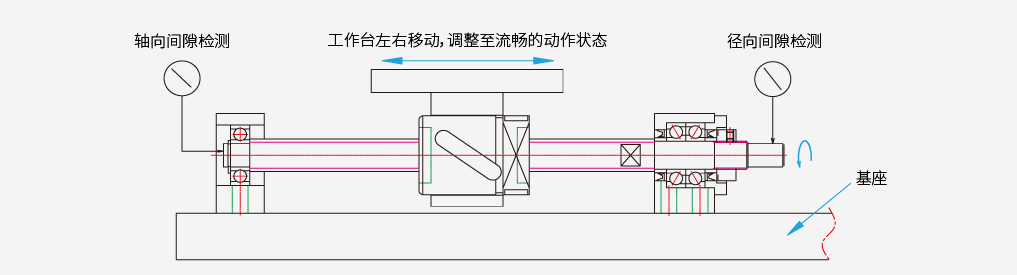

精度确认&装配

1. 把工作台移动到轴中心方向，前后(固定端<->支撑端)方向往返运动，调整至直线运动顺畅。
2. 利用千分表测量螺杆旋转轴末端的晃动及轴向偏差。按支架与工作台，固定端与基座，支撑端与基座顺序来固定。

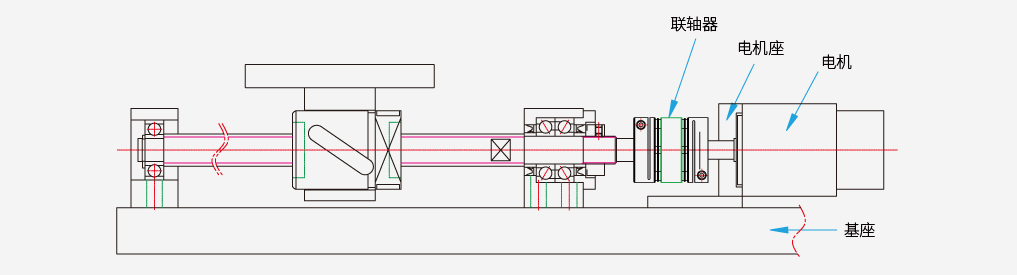

驱动电机的安装

1. 电机支架对齐螺杆轴中心后安装到基座上。
2. 电机和固定端轴上安装联轴器。
3. 低速驱动电机，使之充分试运行的同时确认对轴中心的装配精度。
