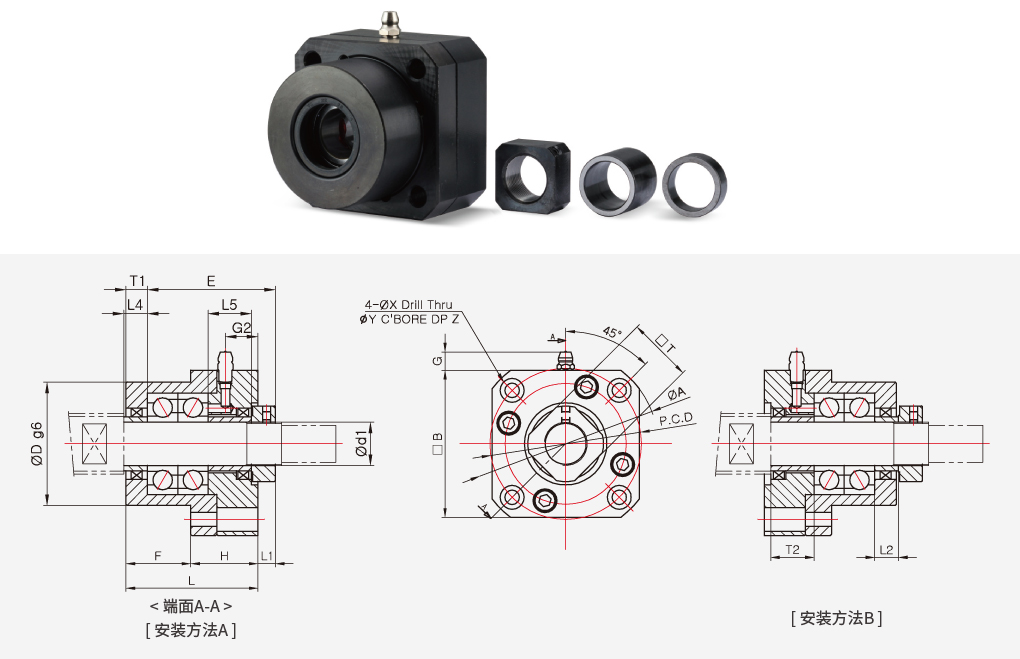

FK-17-G ~ FK-30-G

※FK-30：采购安装B时需要变更轴环尺寸，请务必与我司联系确认。

规格

产品型号	CAD	主要尺寸 (mm)																					质量 (g)
		本体																			轴环
		d1	L	H	F	E	D	A	P.C.D	□B	安装方法A		安装方法B		X	Y	Z	□T	G	G2	L4	L5
											L1	T1	L2	T2
FK-17-G		17	55	32	23	56	50	77	62	61	10	9	13	12	6.6	11	20	24	8.5	16	9	19	1,100
FK-20-G		20	61	31	30	59	57	85	70	68	8	10	12	14	6.6	11	19	30	8.5	15	11	20	1,400
FK-25-G		25	65	35	30	68	63	98	80	79	13	10	20	17	9	15	21	35	8.5	17	15	23	1,800
FK-30-G		30	69.5	37.5	32	74.5	75	117	95	93	17	12	17	18	11	17.5	22.5	40	8.5	18.5	9	22.5	2,700

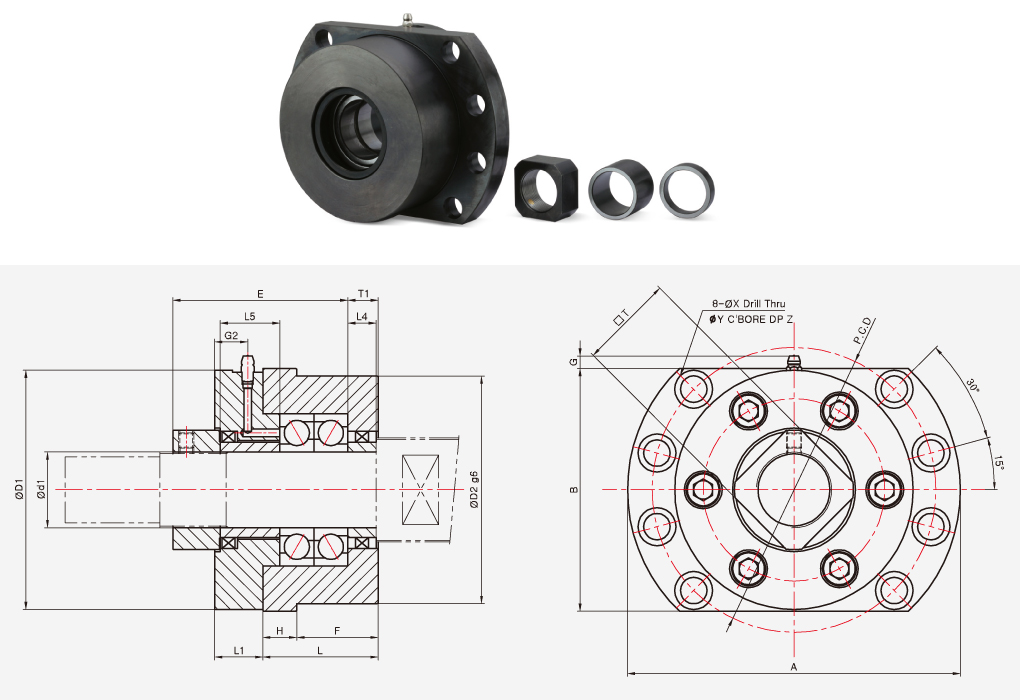

FK-35-G ~ FK-40-G

规格

产品型号	CAD	主要尺寸 (mm)																				质量 (g)
		本体																		轴环
		d1	L	H	F	E	D1	D2	A	P.C.D	B	L1	T1	X	Y	Z	□T	G	G2	L4	L5
FK-35-G		35	48	16	32	77	112	100	154	132	120	24	12	11	17.5	11	50	3.5	16	12	22	4,700
FK-40-G		40	61	18	43	92.5	126	120	176	150	128	25.5	16	14	20	13	50	6.5	17.5	15	31.5	7,300
