产品介绍
滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品,
为客户提供最佳便利。

  • 滚珠螺杆用支撑座(Index)
  • 产品 采购向导
  • 客制化生产
  • 电机支座单元
  • 一般负载用支撑座
  • 高负载用支撑座
  • 注油型支撑座
  • 其他 F.A.部件
    (锁紧螺母/轴承座)

注油型支撑座

  • BK-G-2D (.dwg)
  • BK-G-3D (.step)

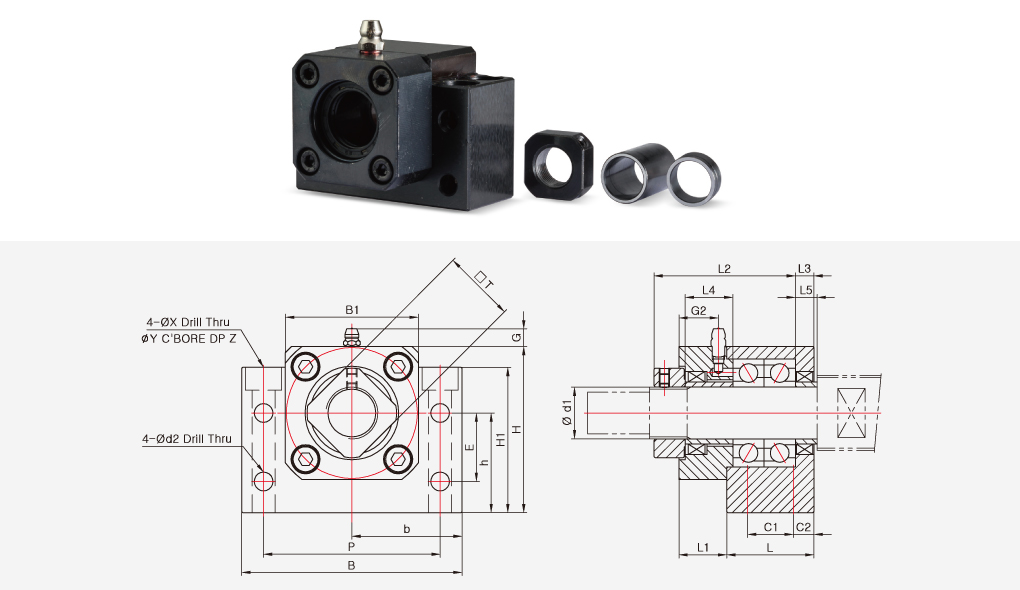

BK-G Series (固定端)

BK-17-G ~ BK-40-G
规格
产品型号 CAD 主要尺寸 (mm) 质量
(g)
本体 轴环
d1 L L1 L2 L3 B H b±0.02 h±0.02 B1 H1 E P C1 C2 d2 X Y Z □T G G2 L4 L5
BK-17-G 17 35 18 56 7 86 64 43 39 50 55 28 68 19 8 6.6 9 14 8.5 24 8.5 14 19 7 1500
BK-20-G 20 35 20 55 8 88 60 44 34 52 50 22 70 19 8 6.6 9 14 8.5 30 8.5 16 20 8 1400
BK-25-G 25 42 23 68 9 106 80 53 48 64 70 33 85 22 10 9 11 17.5 11 35 8.5 19 23 9 2600
BK-30-G 30 45 21.5 74.5 9 128 89 64 51 76 78 33 102 23 11 11 14 20 13 40 8.5 17.5 22.5 9 3600
BK-35-G 35 50 21 77 12 140 96 70 52 88 79 35 114 26 12 11 14 20 13 50 8.5 17 22 12 4800
BK-40-G 40 61 27 92.5 15 160 110 80 60 100 90 37 130 33 14 14 18 26 17.5 50 8.5 23 31.5 15 7400
