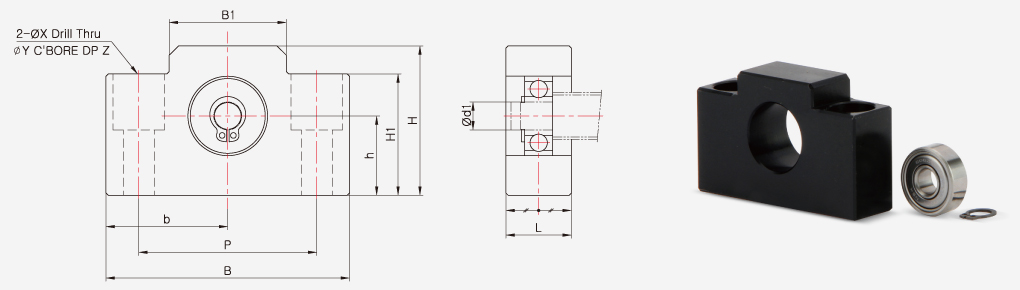

BF-6 ~ BF-8

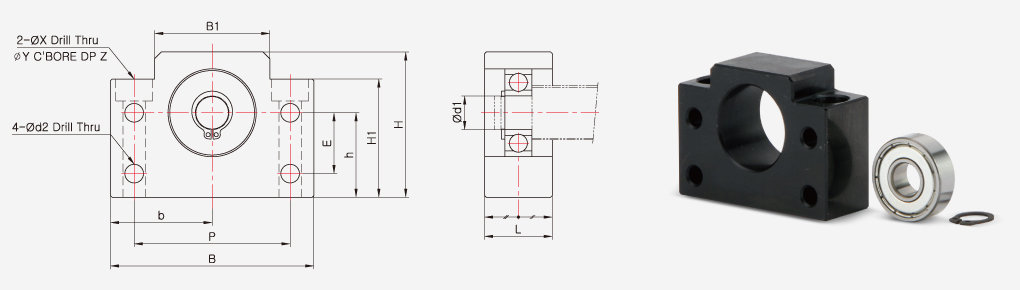

BF-10 ~ BF-40

规格

产品型号	CAD	主要尺寸 (mm)														质量 (g)	卡簧	轴承
		本体
		d1	L	B	H	b±0.02	h±0.02	B1	H1	E	P	d2	X	Y	Z
BF-6/BF-8		6	14	52	32	26	17	25	26	-	38	-	6.6	11	12	120	C6	606ZZ
BF-10		8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.8	5	260	C8	608ZZ
BF-12		10	20	60	43	30	25	34	35	18	46	5.5	6.6	10.8	6.5	270	C10	6000ZZ
BF-15		15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5	310	C15	6002ZZ
BF-17		17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5	680	C17	6203ZZ
BF-20		20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5	710	C20	6004ZZ
BF-25		25	30	106	80	53	48	64	70	33	85	9	11	17.5	11	1,340	C25	6205ZZ
BF-30		30	32	128	89	64	51	76	78	33	102	11	14	20	13	1,880	C30	6206ZZ
BF-35		35	32	140	96	70	52	88	79	35	114	11	14	20	13	2,080	C35	6207ZZ
BF-40		40	37	160	110	80	60	100	90	37	130	14	18	26	17.5	3,100	C40	6208ZZ
