滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品,
为客户提供最佳便利。

  • 滚珠螺杆用支撑座(Index)
  • 产品 采购向导
  • 客制化生产
  • 电机支座单元
  • 一般负载用支撑座
  • 高负载用支撑座
  • 注油型支撑座
  • 其他 F.A.部件
    (锁紧螺母/轴承座)

一般负载用支撑座

产品概要
  • 轴承组合及使用轴承
  • 滚珠螺杆外径别推荐支撑座
  • 产品结构及采购向导
  • 滚珠螺杆轴端推荐形状

滚珠螺杆轴端推荐形状

固定端
螺杆外径
(mm)
轴承部
外径
末端
外径
锁紧螺母 固定端
d A B 产品
型号
规格
M x pitch
EK BK AK FK CK
产品
型号
E F S 产品
型号
E F S 产品
型号
E F S 产品
型号
E F S 产品
型号
E F S
Ø6 4 3 RN-4 M4 x 0.5 EK-4 23 5 8 FK-4 23 5 8
Ø8 5 4 RN-5 M5 x 0.5 EK-5 25 6 8 FK-5 25 6 8
6 4 RN-6 M6 x 0.75 EK-6 30 8 8 BK-6 30 8 8   FK-6 30 8 8
Ø10 - Ø12 8 6 RN-8 M8 x 1/0.75 EK-8 35 9 10 BK-8 35 9 10 AK-8 30 9 10 FK-8 35 9 10 CK-8 34 9 10
Ø10 - Ø15 10 8 RN-10 M10 x 1/0.75 EK-10 36 15 11 BK-10 39 15 16 AK-10 36 15 11 FK-10 36 15 11 CK-10 36 15 11
Ø14 - Ø18 12 10 RN-12 M12 x 1 EK-12 36 15 11 BK-12 39 15 14 AK-12 36 15 11 FK-12 36 15 11 CK-12 36 15 11
Ø20 15 12 RN-15 M15 x 1 EK-15 49 20 13 BK-15 40 20 12 AK-15 49 20 13 FK-15 49 20 13 CK-15 49 20 13
Ø25 - Ø28 17 15 RN-17 M17 x 1 BK-17 53 23 17 FK-17 57 23 17
20 17 RN-20 M20 x 1 EK-20 64 25 17 BK-20 53 25 16 AK-20 64 25 17 FK-20 64 25 17
Ø30 - Ø36 25 20 RN-25 M25 x 1.5 EK-25 76 30 22 BK-25 65 30 19 FK-25 76 30 20
Ø40 30 25 RN-30 M30 x 1.5 BK-30 72 38 25 FK-30 72 38 25
Ø45 35 30 RN-35 M35 x 1.5 BK-35 83 45 28 FK-35 83 45 28
Ø50 - Ø55 40 35 RN-40 M40 x 1.5 BK-40 98 50 35 FK-40 98 50 35

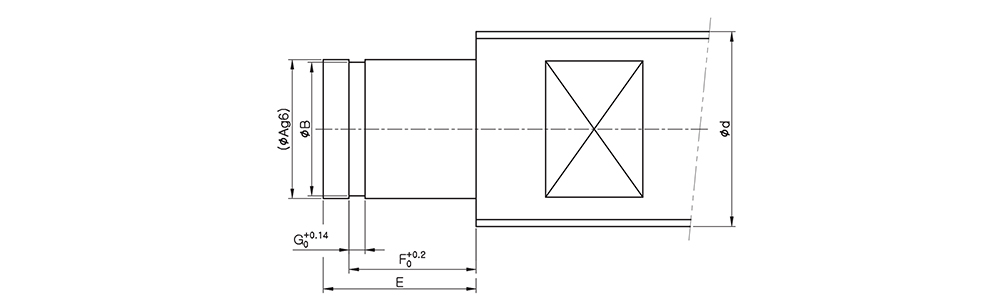

支撑座
螺杆外径 (mm) 支撑端 轴承部轴 (mm) 卡簧槽 (mm)
d EF BF AF FF CF A E B F G
Ø8 EF-6 BF-6 FF-6 6 9 5.6 6.9 0.9
Ø10 - Ø12 EF-8 BF-8 AF-8 FF-8 CF-8 6 9 5.6 6.9 0.9
Ø10 - Ø15 EF-10 BF-10 AF-10 FF-10 8 10 7.6 7.9 0.9
Ø14 - Ø18 EF-12 BF-12 AF-12 FF-12 CF-12 10 11 9.6 9.15 1.15
Ø20 EF-15 BF-15 AF-15 FF-15 CF-15 15 13 14.3 10.15 1.15
Ø25 - Ø28 BF-17 FF-17 17 16 16.2 13.15 1.15
EF-20 BF-20 AF-20 FF-20 20 19(16) 19 15.35(13.35) 1.35
Ø30 - Ø36 EF-25 BF-25 FF-25 25 20 23.9 16.35 1.35
Ø40 BF-30 FF-30 30 21 28.6 17.75 1.75
Ø45 BF-35 FF-35 35 22 33 18.75 1.75
Ø50 - Ø55 BF-40 FF-40 40 23 38 19.95 1.95

※ 表格中( )内的数据表示BF20规格。
