规格及性能

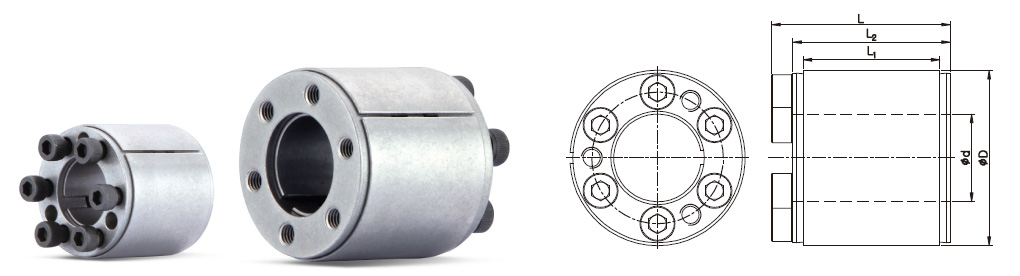

产品型号 d X D	CAD	尺寸 (mm)			最大容许 扭矩 (Tc) (N·m)	最大容许 轴向推力 (Pt) (kN)	面压 (Mpa)		锁紧螺栓			质量(g)
		L1	L2	L			轴 (Pi)	轴套 (Po)	尺寸	数量	锁紧扭矩 (N·m)
SAPL-D4-19 x 47		39	45	51	360	40	135	60	M6	6	17	400
SAPL-D4-20 x 47		39	45	51	380	40	140	60	M6	6	17	400
SAPL-D4-22 x 47		39	45	51	425	40	125	60	M6	6	17	400
SAPL-D4-24 x 50		39	45	51	660	53	155	75	M6	6	17	500
SAPL-D4-25 x 50		39	45	51	680	53	150	75	M6	6	17	500
SAPL-D4-28 x 55		39	45	51	750	42	135	65	M6	8	17	600
SAPL-D4-30 x 55		39	45	51	790	53	120	65	M6	8	17	600
SAPL-D4-32 x 60		39	45	51	1250	80	165	90	M6	8	17	600
SAPL-D4-35 x 60		39	45	51	1400	80	155	90	M6	8	17	600
SAPL-D4-38 x 65		39	45	51	1650	90	160	90	M6	10	17	700
SAPL-D4-40 x 65		39	45	51	1750	90	150	90	M6	10	17	700
SAPL-D4-42 x 75		39	45	53	3100	155	200	110	M8	8	41	1,000
SAPL-D4S-45 x 75		39	45	53	3200	155	180	110	M8	8	41	900
SAPL-D4-45 x 75		56	64	72	3460	155	165	100	M8	8	41	1,300
SAPL-D4-48 x 80		56	64	72	3680	155	150	95	M8	8	41	1,500
SAPL-D4-50 x 80		56	64	72	3820	155	147	95	M8	8	41	1,400
SAPL-D4-55 x 85		56	64	72	4260	155	135	85	M8	8	41	1,500
SAPL-D4-60 x 90		56	64	72	5820	190	155	100	M8	10	41	1,500
SAPL-D4-65 x 95		56	64	72	6276	190	190	100	M8	10	41	1,600
SAPL-D4-70 x 110		70	78	88	10950	310	230	120	M10	10	83	3,000
SAPL-D4-75 x 115		70	78	88	11700	310	220	110	M10	10	83	3,100
SAPL-D4-80 x 120		70	78	88	13700	340	220	120	M10	12	83	3,500

• Pt(容许轴向推力)是指扭矩为0时的数值，Tc(最大容许扭矩)是指轴向推力负载为0时的数值。
  轴向推力和扭矩同时存在时请参考设计确认事项中计算公式。
• 为发挥其最佳性能请把轴、轴套、本体内轮、本体外轮的锈和灰尘清理干净。
