产品介绍
胀紧套
(A.P. Lock)

A.P. Lock胀紧套是一种动力传动部件。
通过表面压力同时夹紧轴和轴套(带轮、齿轮等)。
(株)成一机工根据尺寸、材质、表面处理等提供多样化产品。

  • A.P. LOCK种类(INDEX)
  • A.P. Lock设计确认事项
  • 使用方法(SAPL-A, B, C, D1, D2, D3, D4, T)
  • 使用方法(SAPL-R)
  • 使用方法(SAPA, SAPC)

SAPL-D1 Series

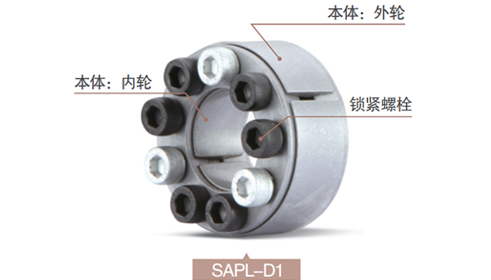

结构及材质
Model 本体(内轮/外轮) 锁紧螺栓
材质 表面处理 材质 表面处理
SAPL-D1 STEEL - SCM435 黑色氧化膜

※ SAPL-D1 Series需要无电解镀镍产品时请与我司联系确认。

特征
  • 最常用的轴与轴套的锁紧结构。
  • 相对锁紧力较高产品。
  • 标注内径范围:Ø18 ~ Ø200。
  • 推荐轴外径公差:h8。
  • 推荐轴套内径公差:H8。
  • 结构简单,安装便利。
采购向导

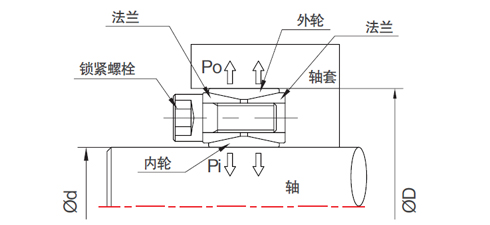

锁紧原理

※SAPL-D1通过使用2个以上产品,提高锁紧力。

  • SAPL-D1使用1个时 : Tc(最大容许扭矩)
  • SAPL-D1使用2个时 : Tc(最大容许扭矩) x 1.9
  • SAPL-D1使用3个时 : Tc(最大容许扭矩) x 2.7
