结构及材质
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 轴套 | 高强度铝合金 | 阳极氧化 |
| 中心模块 | 不锈钢 | - |
| 销(PIN) | SUJ2 | 无电解镀镍 |
| 衬套(Bushing) | DU轴承 | - |
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
特征及用途

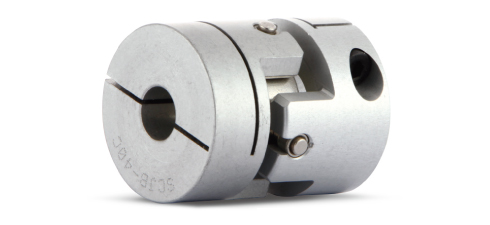

- 十字接头联轴器通过中间部分的销(PIN) 和衬套来吸收偏差，发生偏差时实现对轴和系统的偏心反力最小化(结合了十字滑块联轴器与万向接头联轴器的特征)。
- 十字接头联轴器因结构无法吸收轴向偏差。
| 高扭矩传达力(耐久性) | △ | |
|---|---|---|
| 扭转刚性 | ○ | |
| 震动吸收/削减 | △ | |
| 吸收偏差 | ☆ | |
| 低偏心反力 | ☆ | |
| 适用电机 | 伺服 | ○ |
| 步进 | ○ | |
| 编码器 | ○ | |
| 通用 | - | |
主要用途 : 直角坐标机器人, UVW平台, 机床, Index平台
锁紧方式
| 内螺栓固定型 | 一般 | ○ |
|---|---|---|
| 键槽 | ○ | |
| 夹紧型 | 一般 | ○ |
| 夹紧分离 | X | |
| 键槽 | ○ | |
| 胀紧型 | X | |
采购向导
① 锁紧方式
- 无标记
- 内螺栓固定型
- C
- 普通夹紧型
② 键槽
- 无标记
- 对应内径无键槽
- K(尺寸)
- 对应内径加工标记键槽
