膜片型联轴器
SD Series

  • 为什么使用联轴器?
  • 安装时注意事项
  • 联轴器选型方法
  • 客制化服务
  • 非标制作
  • 特殊环境用制品
  • 平衡校正制品
  • 设计变更履历

SD Series

膜片型联轴器

单膜片型 双膜片型
型号 SDS (无标记) SDS-C SDSS-C SDW (无标记) SDW-C SDWS-C
图形
轴套材质 高强度铝合金 不锈钢 高强度铝合金 不锈钢
锁紧方式 内螺栓固定型 夹紧型 内螺栓固定型 夹紧型
外径范围 Ø16-Ø64 Ø12-Ø104.5 Ø19-Ø94.5 Ø16-Ø64 Ø12-Ø104.5 Ø19-Ø94.5
内径范围 Ø3-Ø30 Ø3-Ø50 Ø4-Ø45 Ø3-Ø30 Ø3-Ø50 Ø4-Ø45
产品介绍 查看更多 > 查看更多 > 查看更多 > 查看更多 >
单膜片 VS 双膜片
  • 膜片联轴器通过中间膜片来吸收偏差。因此双膜片联轴器吸收偏差能力比单膜片联轴器更加卓越。
  • 相反单膜片联轴器刚性强、精度高、自身长度较短可节约空间。
单膜片 双膜片
膜片数量 1个 2个
扭矩传达力 相同(表示额定/最大扭矩)
扭转刚性
容许偏差
增加膜片数量服务

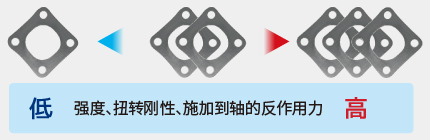

  • 膜片联轴器的产品性能决定性要素在于膜片。
  • 标准品外也可增加膜片数量,根据数量增减效果如右图所示。
  • 如需增加膜片数量,请与我司联系确认。
  • 增加膜片会提高刚性,同时也会降低联轴器吸收误差的性能。
스테인리스 플레이트의 수가 많을수록 강도, 비틀림강성 및 축에 가해지는 반력이 높아집니다.
