推荐轴插入距离

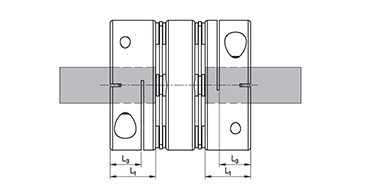

夹紧型

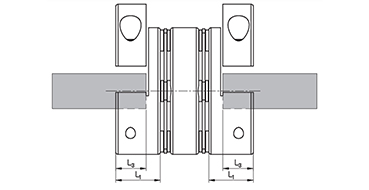

夹紧分离型

锁紧螺栓时注意事项

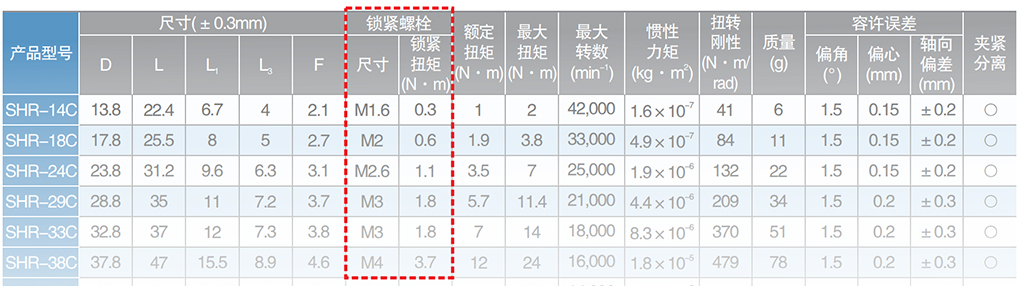

插入轴之后锁紧联轴器的螺栓时，请务必参照产品规格表中的锁紧扭矩值进行锁紧。

• 如果螺栓的锁紧扭矩较低，则联轴器的轴锁紧力无法充分发挥，可能会发生打滑。
• 如果螺栓的锁紧扭矩过大，根据螺栓 联轴器 的材质，螺栓座面可能会塌陷，这会导致锁紧螺栓的张力消失，导致锁紧扭矩下降。
• 此外，如果超过屈服点，延展率将急剧增加，螺栓将永久变形，严重时可能会损坏。
• 请务必在插入轴之后锁紧螺栓。在没插入轴的情况下，螺栓锁紧可能会导致联轴器轴套的变形。

D型轴锁紧 (夹紧型锁紧方式)

夹紧型联轴器插入轴，原则上圆形才能充分锁紧，但不得不需要与D型轴或键槽轴锁紧时请参照以下原则。

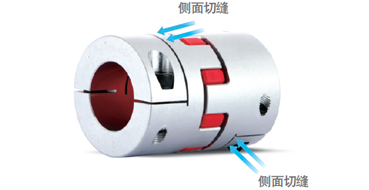

Case 1 : 有侧面切缝时

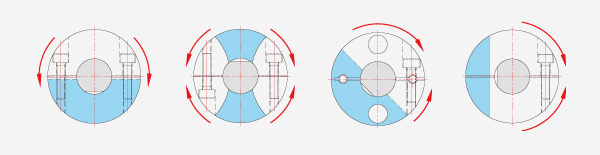

通常夹紧型联轴器轴套等下例图一样分为切缝区域(白色)与固定区域(蓝色)。根据侧面切缝位置和形状，内径紧缩作用原理也不同。D型轴及键槽应定位在根据内径紧缩不受影响的位置(蓝色区域)。安装时应注意，不妥当的轴连接会引起锁紧力严重降低。

例：正确插入D型轴

Case 2 : 无侧面切缝时

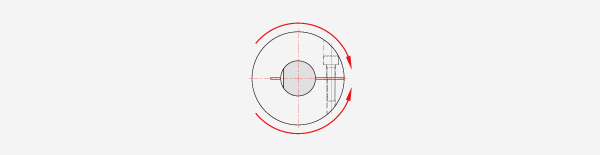

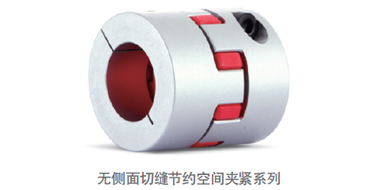

节约空间系列夹紧型产品(ex) SJCM, SOHM等) 无侧面切缝。这时根据例图内径紧缩位置(锁紧螺栓位置)正对方向来定位。

例：正确插入D型轴
