规格及性能

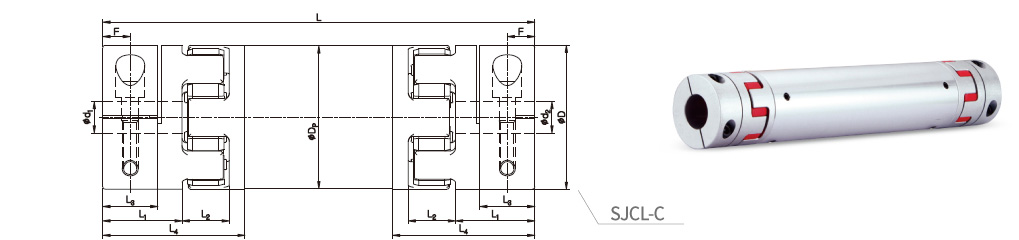

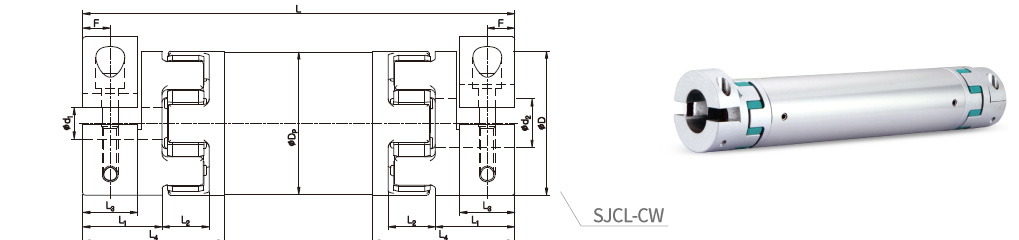

产品 型号	CAD	尺寸 (±0.3mm)							锁紧螺栓		长度 (mm)		额定 扭矩 (N·m)	最大 扭矩 (N·m)	扭转刚性 (N·m/rad)		惯性力矩 (kg·m2)		容许误差
		D	Dp	L1	L2	L3	L4	F	尺寸	锁紧扭矩 (N·m)	最小	最大			联轴器 [TSc]	PIPE/m [TSs]	联轴器	PIPE/m	偏角 (˚)	偏心 (mm)	轴向偏差 (mm)
SJCBL-30□□-GR		30	29.5	15.8	12.4	11.1	32.7	5.4	M4	3.5	95	3,000	12	24	200	1,380	7.5 x 10-6	1.6 x 10-4	2	16	-1.0 ~ +1.0
SJCBL-30□□-RD													16	32	220
SJCBL-40□□-GR		40	39.5	25	16	16.5	45	8.4	M5	8	130	3,000	17	34	1,600	3,800	3.9 x 10-5	4.3 x 10-4	2	15.6	-1.0 ~ +1.2
SJCBL-40□□-RD													21	42	1,750
SJCL-55□□-GR		55	54.5	30.3	18	21	54	10.5	M6	13	175	3,000	60	120	4,500	11,150	1.6 x 10-4	1.3 x 10-3	2	15.4	-1.0 ~ +1.4
SJCL-55□□-RD													75	150	6,000
SJCL-65□□-GR		65	64.5	35.3	20	25.6	63	12.5	M8	30	200	3,000	150	300	8,500	19,310	3.8 x 10-4	2.2 x 10-3	2	15.1	-1.2 ~ +1.5
SJCL-65□□-RD													180	360	10,000
SJCL-80□□-GR		80	79.5	45.2	24	30.2	77	14.7	M10	50	245	3,000	300	600	12,000	37,840	1.0 x 10-3	4.2 x 10-3	2	14.6	-1.2 ~ +1.5
SJCL-80□□-RD													380	760	14,000
SJCL-100□□-GR		104	101.5	56.2	21	39.9	88.2	19.9	M12	90	300	3,000	500	1,000	30,000	100,000	4.6 x 10-3	4.2 x 10-2	2	14.4	-1.2 ~ +2.0
SJCL-100□□-RD													600	1,200	40,000

• 周围环境温度在30℃以上时，请依据温度补正系数来补正额定/最大扭矩值。
• 最大/额定扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性)。
• 超出最小/最大长度时请与我司联系确认。

标准内径

产品型号	标准内径 (d1, d2) (mm)
	7	8	9	10	11	12	14	15	16	18	19	20	22	24	25	26	28	30	32	35	40	45	50	55	60
SJCBL-30□□-□□	●	●	●	●	●	●	●
SJCBL-40□□-□□		●	●	●	●	●	●	●	●	●
SJCL-55□□-□□						●	●	●	●	●	●	●	●	●	●	●	●
SJCL-65□□-□□								●	●	●	●	●	●	●	●	●	●	●	●	●
SJCL-80□□-□□								●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SJCL-100□□-□□												●	●	●	●	●	●	●	●	●	●	●	●	●	●

• 轴的公差建议使用h7公差。
• 可加工非标孔径及特殊公差(请与我司联系确认)。
• 可加工键槽。
