产品介绍
长轴型联轴器

长轴型联轴器应用于轴间距较长的设备上，
是简单、精确传达动力的最佳解决方案。

  • 为什么使用长轴型联轴器？
  • 长轴型联轴器长度(L)确认
  • 长轴型联轴器的容许偏心
  • 长轴型联轴器扭转刚性

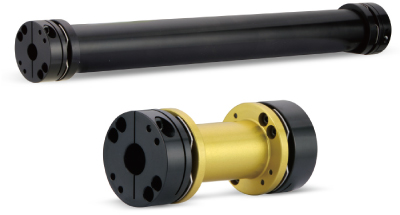

SHDL Series

高扭矩膜片长轴型联轴器

结构及材质
结构 材质 表面处理
轴套 超高强度铝合金 阳极氧化
膜片 不锈钢 -
垫圈（Spacer） 钢 黑色氧化膜
组装螺栓 SCM435 黑色氧化膜
空心轴 高强度铝合金 阳极氧化
锁紧螺栓 SCM435 黑色氧化膜
特征
  • 通过采用高扭矩膜片联轴器来提升耐久性
  • 实现精密同心度/直进度
  • 通过采用铝合金材质来实现惯性力矩最小化
  • 零背隙
  • 高扭矩刚性
  • 安装及维护便利

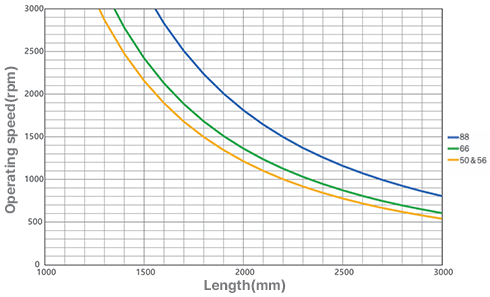

根据产品长度的最大容许转数

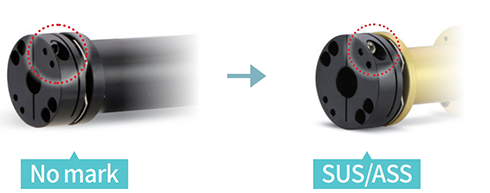

锁紧/组装部品材质变更服务
  • 对黑色氧化膜处理的配件(螺栓/垫圈)有腐蚀的顾虑时，请参考以下表格，对配件材质及表面处理提出变更要求。
标记 材质 表面处理
无标记 钢 黑色氧化膜
SUS/ASS 不锈钢 -
采购向导
① 锁紧方式
C
普通夹紧型
CW
夹紧分离型
T
胀紧型
② 长度(净长)
③ 分离
无标记
对应内径夹紧不分离
W
对应内径夹紧分离型
④ 键槽
无标记
对应内径无键槽
K(尺寸)
对应内径加工标记键槽
(胀紧型无法加工键槽)
