- STL – 2D (.dwg)
- STL – 3D (.step)

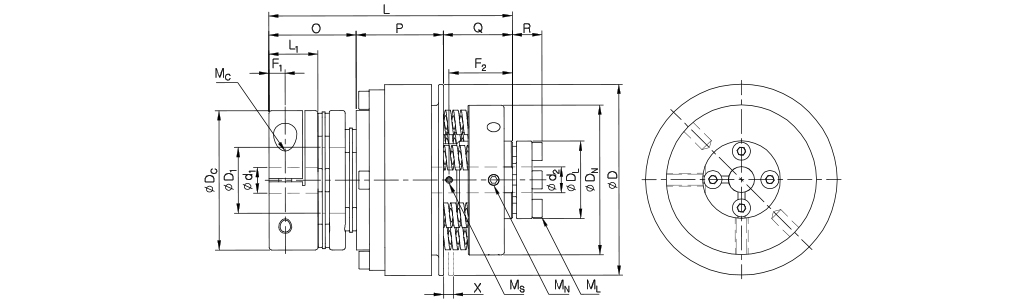

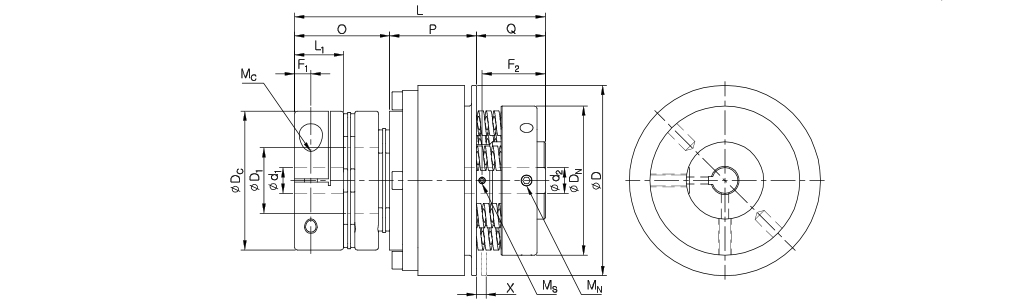

扭矩限制器端标准形式(内螺栓固定型)

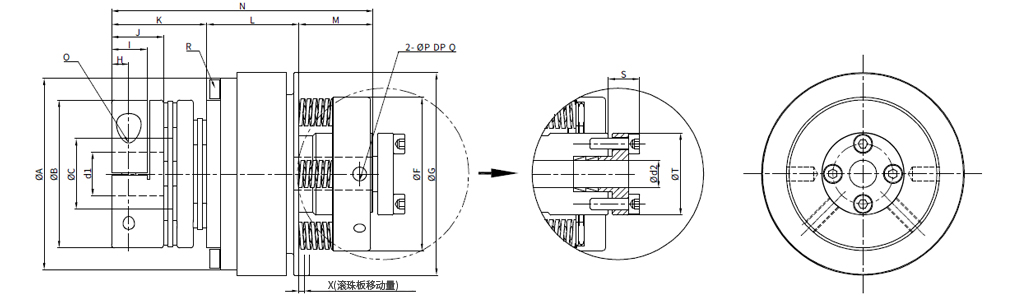

扭矩限制器端A P Lock形式
规格及性能
| 产品型号 |
CAD |
设定扭矩 范围 (N·m) |
弹簧 |
尺寸 (±0.3mm) |
| 颜色 |
数量 |
D |
DC |
D1 |
DN |
DL |
L |
L1 |
O |
P |
Q |
R |
X |
F1 |
F2 |
| STL25-L |
 |
1.5 ~ 7 |
BLUE |
3 |
74 |
54 |
25 |
58 |
30 |
95.6 |
19 |
34.8 |
33.6 |
27.2 |
12.5 |
1.2 |
6.3 |
24.5 |
| STL25-M |
 |
4.5 ~ 20 |
RED |
6 |
| STL25-H |
 |
9 ~ 25 |
GREEN |
6 |
| STL55-L |
 |
7.5 ~ 27 |
BLUE |
6 |
104 |
80 |
35 |
70 |
40 |
120.8 |
29.7 |
52.1 |
42.9 |
25.8 |
14.5 |
1.3 |
9.4 |
20.5 |
| STL55-M |
 |
13.5 ~ 41 |
RED |
6 |
| STL55-H |
 |
21 ~ 55 |
GREEN |
6 |
| STL150-L |
 |
20~50 |
BLUE |
5 |
123 |
88 |
46 |
90 |
55 |
144.9 |
30 |
69.8 |
49.1 |
26 |
14.5 |
2.1 |
10 |
20.5 |
| STL150-M |
 |
30~80 |
RED |
5 |
| STL150-H |
 |
55~150 |
GREEN |
10 |
| 产品型号 |
CAD |
MC |
MS |
MN |
ML |
最大 转数 (min-1) |
惯性 力矩 (kg·m2) |
质量 (kg) |
Permissible Misalignment |
| 规格 |
锁紧扭矩 |
规格 |
锁紧扭矩 |
规格 |
锁紧扭矩 |
规格 |
锁紧扭矩 |
偏角 (˚) |
偏心 (mm) |
轴向偏差 (mm) |
| STL25-L |
 |
2-M5 |
8 |
2-M3 |
0.7 |
2-M4 |
1.7 |
4-M4 |
3.5 |
700 |
7.1X10-4 |
1.2 |
0.6 |
0.1 |
±0.5 |
| STL25-M |
 |
| STL25-H |
 |
| STL55-L |
 |
1-M8 |
30 |
2-M4 |
1.7 |
2-M5 |
4 |
6-M4 |
3.5 |
550 |
3.3X10-3 |
3 |
0.6 |
0.1 |
±0.5 |
| STL55-M |
 |
| STL55-H |
 |
| STL150-L |
 |
1-M8 |
30 |
2-M6 |
7 |
2-M6 |
7 |
6-M4 |
3.5 |
400 |
8.3X10-3 |
4.8 |
1 |
0.2 |
±0.6 |
| STL150-M |
 |
| STL150-H |
 |
标准内径
| 产品型号 |
标准内径(d) (mm) |
| 10 |
11 |
12 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
24 |
25 |
28 |
30 |
32 |
35 |
38 |
40 |
42 |
45 |
| STL25 |
d1 联轴器端 |
标准 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
| d2 扭矩限制器端 |
标准 |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| A.P. Lock形式 |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| STL55 |
d1 联轴器端 |
标准 |
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
| d2 扭矩限制器端 |
标准 |
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
| A.P. Lock形式 |
|
|
|
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
|
|
| STL150 |
d1 联轴器端 |
标准 |
|
|
|
|
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
| d2 扭矩限制器端 |
标准 |
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
| A.P. Lock形式 |
|
|
|
|
● |
● |
● |
● |
● |
● |
|
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
采购向导
① 滑动扭矩设定
- 无标记
- 使用者直接设置滑动扭矩
- TS(扭矩)
- 出库时设定对应扭矩上产生滑动
② 键槽
- 无标记
- 对应内径无键槽
- K(尺寸)
- 对应内径加工标记键槽(A.P.Lock方式锁紧型无法加工键槽)
③ 扭矩限制器端锁紧方式
- N
- 内螺栓固定形式
- P
- A.P.Lock形式
※ 扭矩限制端顶丝型锁紧方式时,为防止锁紧部的打滑必须同时应用键槽。如果需要标准键槽规格(请参阅目录页面)之外的非标键槽,请与客服中心联系。
(但如果由于其他原因无法使用键槽时,请在订购前务必先咨询客服中心确认是否可行。)
※ 根据产品特性制作完成的产品很难进行修正或加工。
