同步带轮
同步带轮是与皮带配合传递动力的部品。(株)成一机工的产品无需
在轴和带轮上追加加工就能发挥卓越的锁紧力，
同时可提供多种便于安装的轴锁紧方式。

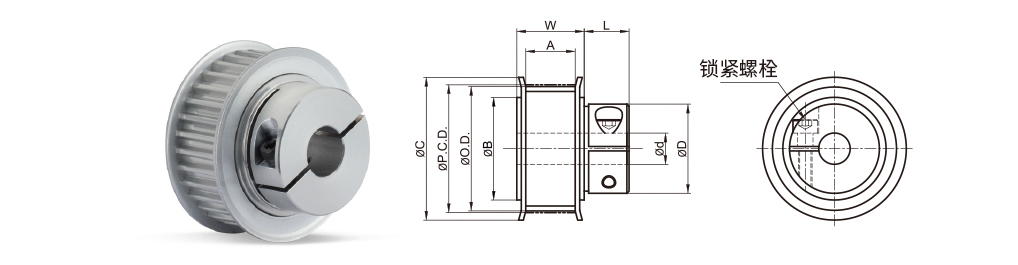

SATP-S3M Series
同步带轮 (高强度铝合金)
+ 夹紧型 (高强度铝合金) 锁紧方式
规格及性能
|
TYPE |
CAD |
NT |
P.C.D. |
O.D. |
C |
B |
D |
L |
锁紧螺栓 |
内径范围 |
||
|
尺寸 |
锁紧扭矩(N·m) |
BW060 (A:7, W:11) |
BW100 (A:11, W:16) |
|||||||||
|
SATP-S3M SC |
 |
24 |
22.92 |
22.16 |
25 |
16 |
13 |
9 |
M2X8 |
0.4 |
4 |
4 |
|
26 |
24.83 |
24.07 |
28 |
18 |
13 |
9 |
M2X8 |
0.4 |
4 |
4 |
|
|
28 |
26.74 |
25.98 |
30 |
20 |
13 |
9 |
M2X8 |
0.4 |
4 |
4 |
|
|
30 |
28.65 |
27.89 |
32 |
23 |
20 |
9 |
M2X8 |
0.4 |
6, 8 |
6, 8 |
|
|
32 |
30.56 |
29.80 |
35 |
25 |
20 |
9 |
M2X8 |
0.4 |
6, 8 |
6, 8 |
|
|
36 |
34.38 |
33.62 |
40 |
28 |
26 |
12.5 |
M3X10 |
1.5 |
6, 8 |
6, 8 |
|
|
40 |
38.20 |
37.44 |
44 |
32 |
26 |
12.5 |
M3X10 |
1.5 |
8, 10 |
8, 10 |
|
|
44 |
42.02 |
41.25 |
48 |
36 |
31 |
14 |
M4X14 |
3.5 |
8, 10 |
8, 10 |
|
|
48 |
45.84 |
45.07 |
50 |
38 |
33 |
14 |
M4X14 |
3.5 |
8 ~ 12 |
8 ~ 12 |
|
|
50 |
47.75 |
46.98 |
52 |
40 |
36 |
14 |
M4X14 |
3.5 |
8 ~ 14 |
8 ~ 14 |
|
|
60 |
57.30 |
56.53 |
61 |
46 |
41 |
15.5 |
M5X16 |
6 |
8 ~ 16 |
8 ~ 16 |
|
• 夹紧型锁紧方式可以加工键槽.
• 带轮内部有可能没有表面处理.
内径别轴打滑扭矩
|
内径 (d) |
4 |
6 |
8 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
轴打滑扭矩(N·m) |
0.16 |
0.95 |
2.6 |
2.6 |
2.6 |
2.6 |
2.6 |
7.6 |
7.6 |
7.6 |
采购向导
① 键槽
- 无标记
- 对应内径不加工键槽
- K(尺寸)
- 对应内径加工标注尺寸键槽
② 表面处理
- WA
- 本色阳极氧化
